ESPECIFICACIÓN
- Diámetro: φ100mm
- Precisión: 1,6%
Presión de trabajo:
- Estable: 3/4 x valor de escala completa
- Fluctuante: 2/3 x valor de escala completa
- Tiempo corto: valor de escala completa
- Potencia de contacto: 30VA
- Voltaje de funcionamiento: AC220V I AC380V
- Corriente de trabajo: no más de 0,5 A.
- Método de control: límites superior e inferior
- Rosca de conexión: M20x1.5, PF(PT, NPT)1/2, etc.
- Elemento de presión: SUS304 o SUS316L
- Material de conexión: SUS304 o SUS316L
- Movimiento: SUS304
- Caja: aleación de aluminio fundido-
- Ventana: Vidrio templado
Operación
La operación del cableado debe ser realizada por un electricista calificado.
Al depurar o cambiar la sección de control, el circuito de control debe desconectarse y la alimentación se puede encender una vez completada la operación.
Lea atentamente las instrucciones antes de usar.
Es necesario agregar un dispositivo de protección para el manómetro en un ambiente con un cambio brusco de presión o vibración o pulsación.
Al instalar o desmontar, no tire de la caja del medidor con la mano; utilice una llave especial para instalar o desmontar.
Para medir oxígeno, acetileno u otros gases inflamables se deben utilizar manómetros con señales de prohibición de aceite.
El manómetro debe instalarse horizontal o verticalmente.
Utilice un manómetro de presión media especial cuando mida un medio que sea explosivo o corrosivo, fácil de cristalizar o solidificar.
La temperatura ambiente de trabajo normal del manómetro es de -40 grados ~+70 grados y la humedad relativa no supera el 85%.
|
Unidad de escala |
Pensilvania |
KPa |
MPa |
bar |
kgf/cm² |
cajero automático |
mmHg |
Lbf/pulgada²(psi) |
|
Pensilvania |
1 |
0.001 |
0.000001 |
0.00001 |
0.00001 |
0.00001 |
0.0075 |
0.000145 |
|
KPa |
100 |
1 |
0.001 |
0.01 |
0.010197 |
0.00987 |
7.50062 |
0.14504 |
|
MPa |
1000000 |
1000 |
1 |
10 |
10.1972 |
9.86923 |
7500.62 |
145.038 |
|
bar |
100000 |
100 |
0.1 |
1 |
1.01972 |
0.98692 |
750.062 |
14.5038 |
|
kgf/cm² |
98066.5 |
98.0665 |
0.098067 |
0.980665 |
1 |
0.9678 |
735.556 |
14.2233 |
|
cajero automático |
101325 |
101.325 |
0.101325 |
1.01325 |
1.03323 |
1 |
760 |
14.6959 |
|
mmHg |
133.322 |
0.1333 |
0.000133 |
0.00133 |
0.00136 |
0.00132 |
1 |
0.01934 |
|
Lbf/pulgada²(psi) |
6894.76 |
6.89475 |
0.00689 |
0.06894 |
0.07031 |
0.06805 |
51.7151 |
1 |
Descripción del Producto
CARACTERÍSTICA ESPECIAL

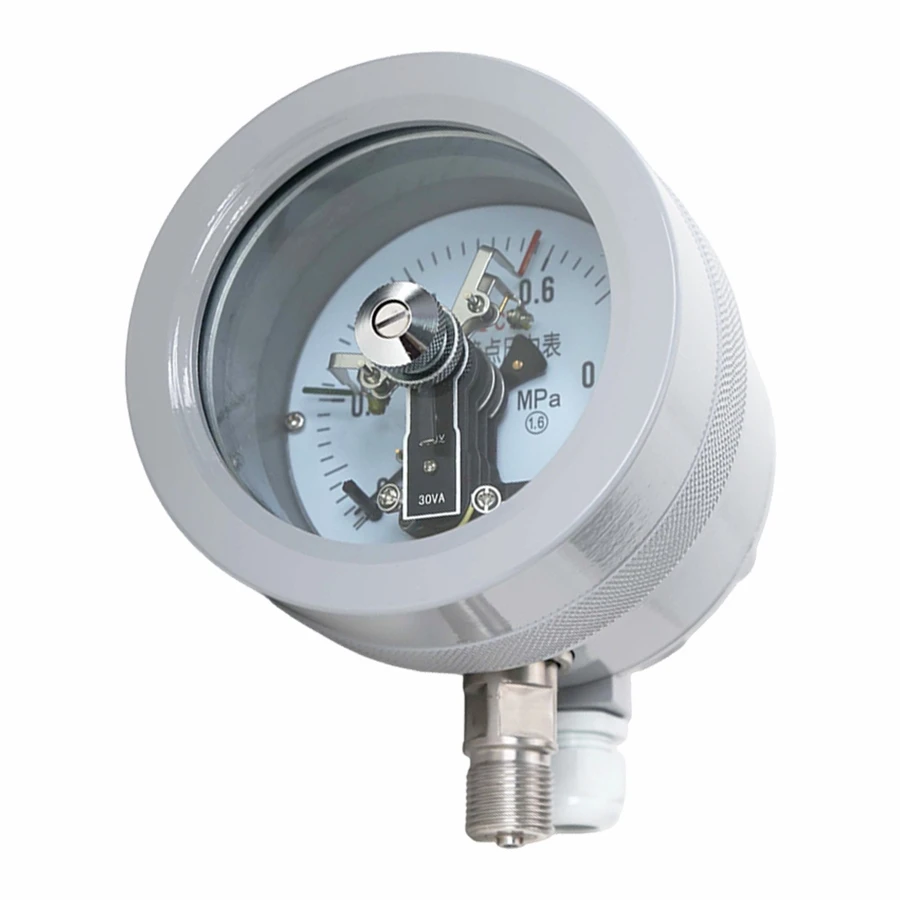

El manómetro de contacto eléctrico-a prueba de explosiones de aluminio es adecuado para medir la presión de mezclas explosivas no-cristalinas, no-solidificadas o diversos medios no-explosivos en lugares con peligro de explosión. Se utiliza junto con dispositivos eléctricos con rendimiento-a prueba de explosiones o medidas de seguridad (como relés, contactores, etc.) para lograr control automático y fines de señalización (alarma) para el sistema controlado. Tiene funciones de medición y control, y los límites superior e inferior de la presión controlada se pueden configurar según las necesidades. Es ampliamente utilizado en petróleo, química, centrales eléctricas, metalurgia, suministro de agua y otras industrias, así como en equipos electromecánicos.
El manómetro de contacto eléctrico-a prueba de explosiones de aluminio se compone de una caja-a prueba de explosiones, un sistema de medición, un conjunto de contacto eléctrico, un dispositivo de ajuste y una caja de conexiones. La carcasa tiene un buen rendimiento-a prueba de explosiones y puede evitar la influencia causada por chispas o arcos generados durante el funcionamiento normal.
No sólo puede resistir la presión generada por la explosión de la mezcla de gases explosivos dentro de la carcasa, sino que también evita eficazmente que la energía térmica generada se conduzca hacia el exterior. La energía térmica sólo puede difundirse lentamente desde el interior a lo largo de los pequeños espacios de la superficie de la junta a prueba de explosión-. Cuando la energía térmica se transfiere al exterior de la caja del reloj, la temperatura ha caído por debajo de la temperatura de ignición de la mezcla de gases explosivos, por lo que no provocará una explosión.
Cuando el elemento elástico (el tubo Bourdon en el sistema de medición) se deforma elásticamente, la transmisión mecánica hace que los contactos en el conjunto de contactos eléctricos se cierren o abran, de modo que el circuito en el sistema de control de voltaje se conecte o desconecte, para realizar control automático, alarma e instrucciones en el sitio.
